DMIX Voodoo880A

Dante™ 数字音频媒体矩阵

Voodoo 880A概述

DMIX Voodoo 880A网络音频媒体矩阵，具有信号混合、路由、均衡等多种音频处理功能的高级音频媒体矩阵，可同时处理模拟线路/麦克风输入的模拟音频信号和Dante网络输入的数字音频信号。内建有200MIPS的SHARC处理核心，能通过配套软件以40位浮点运算的精度来处理音频信号，从而适用于多种不同的高标准领域。

DMIX Voodoo 880A可以支持通过Dante网络实时发送和接收数字音频信号，具有低于90μs的延时，并可在同一网络上通过Dante协议传送监控数据。

性能特点

具有强大计算功能的DSP处理器

支持40位精度的浮点运算能力

内建多种多样的音频算法处理模块

8个平衡模拟输入，8个平衡模拟输出

8个Dante网络音频输入，8个Dante网络音频输出

集成Dante网络端口

每个麦克风输入通道的增益+15.0dB ~ +50.5dB可调

每个通道的48V幻象电源可独立控制

预设8种不同的DSP处理模式并可通过前置面板进行选择设定

可在单机和网络两种模式下工作

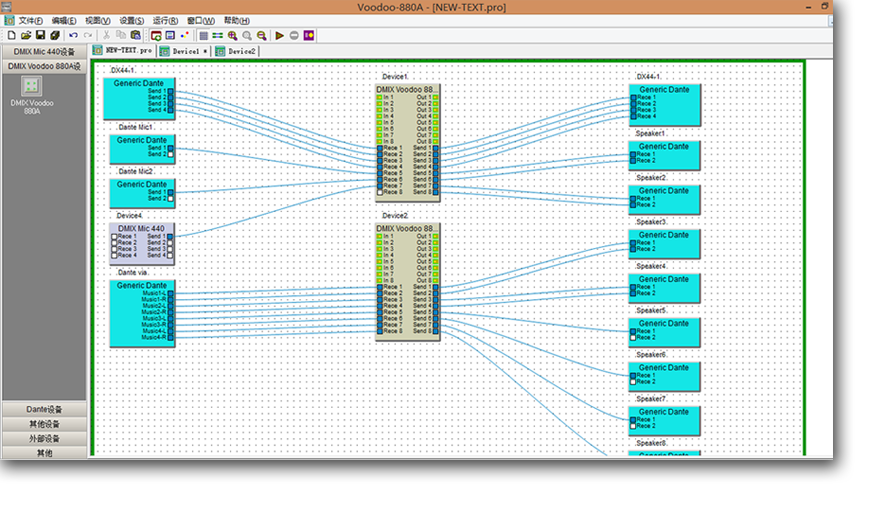

可通过PC上的配套软件基于SNMP网络协议来控制和设定参数，操作简单方便易于掌握

可与第三方Dante产品共享音频数据

开放控制协议，可供第三方控制调节使用

可选配回声消除模块，先进的回声消除技术可使声音更加清晰流畅，杜绝回声现象，适用于远程会议等应用环境

可选配反馈抑制模块，采用最新的第3代DSP反馈处理技术，在实际应用中达到优异的反馈抑制和降噪效果

可适应不同的应用需求，应用场所广泛

产品型号                         Voodoo880A

频率响应                         20Hz~20kHz  +/-0.3dB

采 样 率                         48kHz

信 噪 比                         101dB

动态范围                         101dB

增益范围                         15.0~50.5dB

幻象电源                         +48V DC（10mA/输入）

最大输入电平                     +24dB

最大输出电平                     +24dB

总谐波失真+噪声                  < 0.002% @4dBu 1kHz

AD/DA量化位数                    24-bit

输入阻抗                         6.3kΩ

输出阻抗                         110Ω

设备接口                         8路模拟音频输入接口

　                          8路模拟音频输出接口

　                          2个RJ45 Dante网口

　                          1个RJ45 Ethernet网口

　                          1个RS232接口

　                          1个External接口（选配）

环境湿度                         5~85%RH

环境温度                         +5°C ~+40°C

功  率                           < 35W

电  源                           100~240V AC，50~60Hz

重  量                           4.7 KG

尺寸（WxDxH）                    430mm x 325mm x 44.5mm

DMIX  Voodoo880A

Dante™ 数字音频媒体矩阵

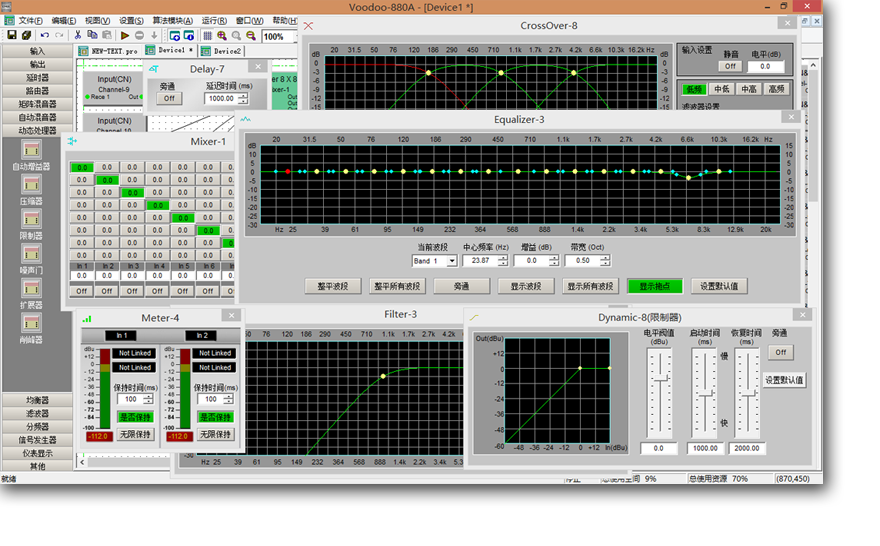

DSP处理器功能

延时器：提供50ms，100ms，200ms，500ms，1000ms等多种延时模式。

路由器：4x4，8x8，16x16等模式。

矩阵混音器：4x1，4x2，4x4，8x1，8x2，8x4，8x8等模式。

自动混音器：自动混音4x1，8x1，16x1；智能混音4x1，8x1，16x1等模式。

动态处理器：包含自动增益器，压缩器，限制器，噪声门，扩展器，削峰器。

均衡器：参数均衡器和图像均衡器。

滤波器：低通滤波器，高通滤波器，低通斜坡滤波器，高通斜坡滤波器。

分频器：2波段分频器，3波段分频器，4波段分频器。

信号发生器：可产生正弦波，白噪声，粉噪声。

电平表：1通道电平表，2通道电平表，4通道电平表，8通道电平表。
